Posiciones de soldadura: defectos e inspección END

Desde un enfoque técnico de soldadura e inspección, 1G, 2G, 3G y 4G son posiciones de soldadura en juntas a tope según la nomenclatura de la American Welding Society (AWS) y ASME. El número indica la orientación espacial de la junta y la letra G significa groove (ranura).

En campo, una junta puede ser sencilla en 1G y volverse crítica en 4G o 6G. Las posiciones de soldadura cambian la acción de la gravedad sobre el baño, la accesibilidad a los flancos y la repetibilidad de la técnica. Por eso impactan la calidad del cordón, el tipo de discontinuidad esperable y lo que debe verificar un inspector en taller o campo.

Tipos de posiciones de soldadura

La nomenclatura es el lenguaje común entre producción, QA/QC e inspección. En AWS/ASME, el número describe la orientación: 1 plana, 2 horizontal, 3 vertical y 4 sobrecabeza. La letra identifica la junta: G (groove/ranura) y F (fillet/filete). En ranura el objetivo es asegurar penetración y fusión de raíz/flancos; en filete, controlar garganta, perfil y continuidad del cordón. En ISO, el equivalente se expresa como PA–PG (ISO 6947).

Posiciones 1G 2G 3G 4G

En placa (o tubería rotada), la dificultad crece a medida que la gravedad deja de “ayudar” al depósito. En 1G (plana) el metal de aporte fluye hacia el fondo de la junta; la ventana de parámetros es amplia y se toleran mayores tasas de deposición. En 2G (horizontal) el baño tiende a desplazarse: el borde superior es sensible a socavado si hay calor excesivo o velocidad inadecuada.

En 3G (vertical) la progresión manda (ascendente o descendente según WPS); el control de flancos es la diferencia entre fusión real y una apariencia aceptable. En 4G (sobrecabeza) la física se vuelve exigente: baño pequeño, arco corto y control de pausas para evitar goteo, inclusiones y porosidad.

Complejidad en las posiciones 5G y 6G

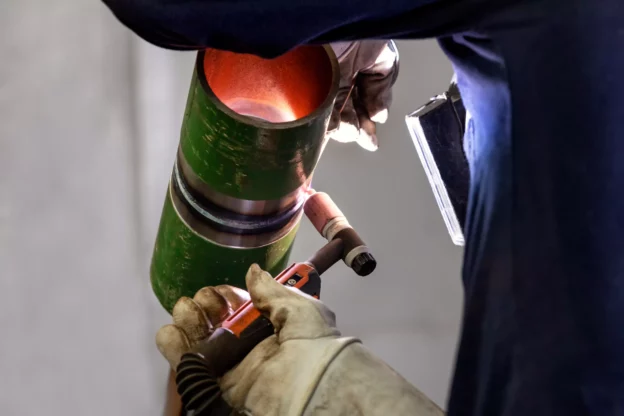

En tubería fija aparecen las posiciones 5G y 6G, donde una sola circunferencia obliga a transitar por varias subposiciones sin rotar la pieza. En 5G el tubo está horizontal y fijo: el soldador recorre de sobrecabeza (zona inferior) a vertical (costados) y plana (zona superior). En 6G el tubo está fijo e inclinado (típicamente a 45°), lo que rompe la simetría y hace que la gravedad empuje el baño de forma oblicua.

Por eso la 6G es una prueba de fuego: exige constancia de ángulo, control del baño y disciplina en reinicios. Aun así, su alcance en calificación depende del código y de las variables/rangos evaluados (proceso, diámetro, espesor, tipo de junta), por ejemplo, en AWS D1.1 o ASME Section IX.

Análisis técnico por cuadrantes en posiciones 5G/6G

5–7 en punto: El metal tiende a acumularse debido a la gravedad invertida, lo que genera traslapes o exceso de refuerzo. Control: Mantener un baño pequeño y un avance constante.
9–12 en punto: Los flancos son críticos. Existe un alto riesgo de falta de fusión si baja la energía o se cierra el ángulo de la antorcha. Control: Apuntar directamente a los flancos y realizar pausas cortas en los bordes.
Arranques y paradas: Un cráter mal tratado en estas zonas deriva en porosidad o mordedura. Control: Asegurar el rellenado del cráter y solapar adecuadamente el reinicio sobre la soldadura previa.

Defectos típicos por posición de soldadura

La orientación no crea defectos por sí sola; lo que hace es estrechar la ventana de control y hacer visibles los errores de técnica o una preparación de junta deficiente. Los hallazgos más repetidos en las fases de inspección técnica son:

Socavado: Muy frecuente en 2G/3G por exceso de calor o una trayectoria errática del electrodo.
Falta de fusión: Común en 3G/4G y en las zonas de transición de las posiciones 5G y 6G por una mala incidencia del arco en los flancos de la ranura.
Falta de penetración: Típica en la raíz de tuberías cuando el bisel o el gap están fuera de lo especificado en el WPS o existe un control inestable del baño de fusión.
Porosidad e Inclusiones: Asociadas a la contaminación del metal base o a una limpieza insuficiente entre pasadas, especialmente probable en las posiciones forzadas donde el acceso es limitado.

END estratégicos según discontinuidad

El método END debe elegirse por el tipo de discontinuidad y la criticidad de servicio, no solo por la posición.

VT (ISO 17637): primera barrera para perfil, socavado, traslapes y evidencia superficial.
MT (ISO 17638): útil para grietas e indicaciones superficiales/subsuperficiales en ferromagnéticos, especialmente en arranques y paradas.
RT (ISO 17636-1): eficaz para discontinuidades volumétricas (porosidad, inclusiones) y verificación de penetración en geometrías favorables.
UT (ISO 17640): más sensible para discontinuidades planares (falta de fusión/penetración) y para espesores donde RT pierde capacidad.

Calificación de soldador y control de calidad

La calificación de soldador no se aprueba solo por posición: debe alinearse con proceso, rango geométrico y variables del procedimiento. El control de calidad empieza antes del arco: verificación del bisel y alineación, limpieza y consumibles (p. ej., manejo de bajo hidrógeno).

En 6G, un flanco mal preparado o una raíz contaminada condena el cupón, aunque la técnica sea buena. Durante la prueba, la supervisión debe observar ángulos, longitud de arco y disciplina en reinicios; al cierre, VT inmediato y, según especificación, MT/UT/RT para confirmar que la apariencia coincide con la integridad interna.

Entender posiciones de soldadura es entender la interacción entre gravedad, técnica humana y metalurgia aplicada. Ese criterio evita retrabajos, mejora la confiabilidad del END y sostiene la integridad del activo.

Conclusión

Entender las posiciones de soldadura es, en última instancia, entender la interacción dinámica entre la gravedad, la técnica humana y la metalurgia aplicada. No se trata simplemente de cumplir con un código, sino de mitigar riesgos operativos desde la raíz.

Un soldador consciente de los retos de cada posición y un inspector capaz de predecir dónde aparecerán los defectos en una junta 6G son la mejor garantía de éxito. Este criterio técnico es el que evita retrabajos costosos, mejora la confiabilidad de los ensayos no destructivos y, fundamentalmente, sostiene la integridad de los activos.

Si deseas ampliar más tus conocimientos en este tema, no te pierdas el artículo “Procesos de soldadura, defectos típicos y selección de Ensayos No Destructivos”.
